Электроэрозионный станок многопроходный проволочно-вырезной с ЧПУ MetalTec SL 500M SERVO
(0 поставщика)
По запросу
Электроэрозионный станок многопроходный с ЧПУ MetalTec SL 500M SERVO используется для изготовления различных металлических деталей методом электроискровой эрозии. Может применяться для обработки любых токопроводящих материалов. Проволочно-вырезной станок позволяет работать с заготовками из карбида в
- Тип станка: проволочно-вырезной
- Вид: многопроходной
- Вид станины: S-образная повышенной жесткости
- Управляющий контроллер: интеллектуальный сервоконтроллер с системой автоматического отключения
- Тип направляющих: прецизионная линейная направляющая (Тайвань)
- Ходовой винт: шариковый винт прецизионной точности (Тайвань)
Количество
Категория: Электроэрозионные станки
Электроэрозионный станок многопроходный с ЧПУ MetalTec SL 500M SERVO используется для изготовления различных металлических деталей методом электроискровой эрозии. Может применяться для обработки любых токопроводящих материалов.
Проволочно-вырезной станок позволяет работать с заготовками из карбида вольфрама или титана, которые проблематично обрабатывать традиционными методами реза. При обработке на деталь не оказывается грубое механическое воздействие, что позволяет создавать хрупкие контуры.

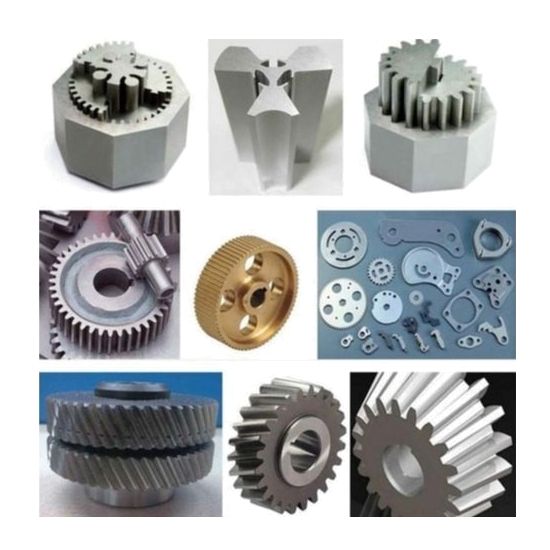

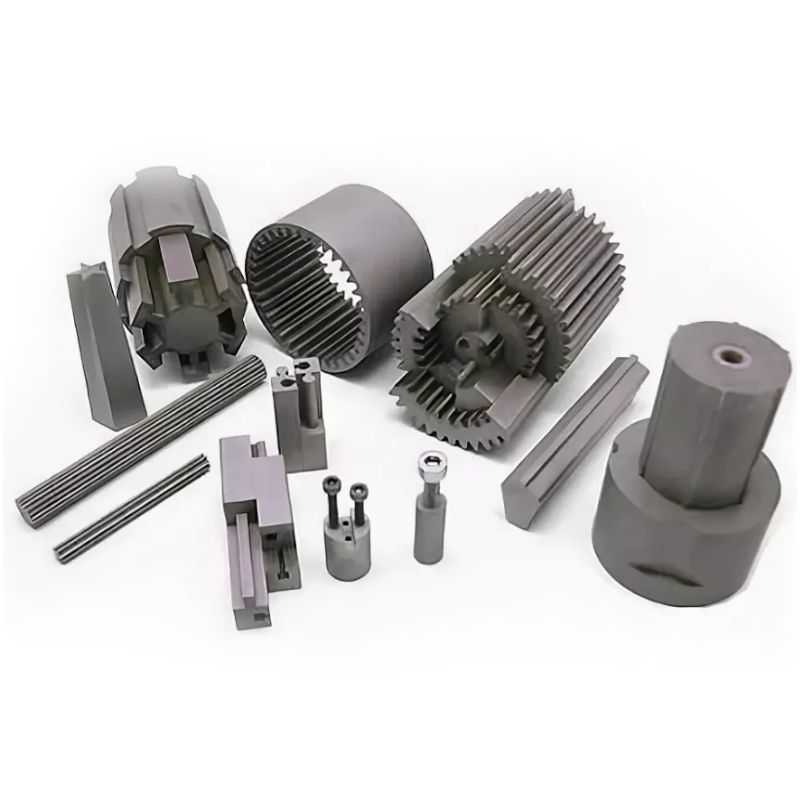

Изделия, изготавливаемые на станке:
- Зубчатые передачи: шестерни, звёздочки, венцы, зубчатые и храповые рейки
- Шлицевые соединения: прямобочные, эвольвентные, треугольные, квадратные, шестигранные, втулки, муфты, валы
- Инструментальное производство: штампы, матрицы, пуансоны, пресс-формы, фильеры, оправки, цанги, кондукторы, тонкостенные детали, шаблоны, скобы, резцы, фрезы, сверла, ножи
- Труднообрабатываемые материалы: закаленная сталь, твердый сплав, алюминий, титан, магниты, тонкостенные детали
Комплектация:
- Узел перемотки проволоки
- Встроенная CAD / CAM система на основе «AUTOCAD»
- Централизованная автоматическая система смазки
- Линейные направляющие
- Рециркуляционный насос высокого давления
- Сетчатый фильтр
- Система DRO
- Автоматизированная ось Z
- Автоматическая система натяжения проволоки
- Стационарная защита
- Устройство для резки алюминия
- Режущий инструмент
- Водорастворимая эмульсионная паста
Характеристики
| Артикул | 100017036 |
| Категория | Электроэрозионные станки |
| Единица измерения | штука |
| Тип станка | проволочно-вырезной |
| Вид | многопроходной |
| Вид станины | S-образная повышенной жесткости |
| Управляющий контроллер | интеллектуальный сервоконтроллер с системой автоматического отключения |
| Тип направляющих | прецизионная линейная направляющая (Тайвань) |
| Ходовой винт | шариковый винт прецизионной точности (Тайвань) |
| Способ управления | разомкнутым контуром |
| Тип резервуара для эмульсии | высокого давления с системой тонкой очистки |
| Емкость резервуара для эмульсии | 90 л |
| Устройство для резки алюминиевых сплавов | есть |
| Управляющая программа на 3 языках | AUTOCUT (CN/ENG/RUS) |
| Ход рабочего стола | 400x500 мм |
| Ход по оси Z | 250 мм |
| Размер рабочего стола | 850x540 мм |
| Допустимая нагрузка на стол | 500 кг |
| Min подача рабочего стола | 0,001 мм |
| Макс. высота обрабатываемой детали | 300 |
| Макс. конус обрабатываемой детали | ±6° / 80 мм |
| Эффективность резки | ≥ 120-160 мм²/мин |
| Режущий ток | до 8 А |
| Шероховатость | ≤ 0,8-1,2 мкм |
| Точность позиционирования по осям XY | ≤ 0,02 мм |
| Гарантированная точность обработки (квадрат 10х10х40 мм) | 0,008 мм |
| Гарантированная точность обработки (цилиндр 10х40 мм) | 0,010 мм |
| Рабочая точность | ≤0,01 мм |
| Диаметр проволоки | 0,12-0,20 мм (стандарт 0,18 мм) |
| Скорость проволоки | 11 м/с |
| Максимальная длина намотки барабана | 200 м |
| Тип | Серводвигатель по осям X и Y, Шаговый двигатель по осям U, V и Z |
| Мощность генератора станка | 2,5 кВт |
| Тип подключения | 3 фазы / 380В / 50 Гц |
| Длина | 2220 мм |
| Ширина | 1800 мм |
| Высота | 2300 мм |
| Вес | 2000 кг |
