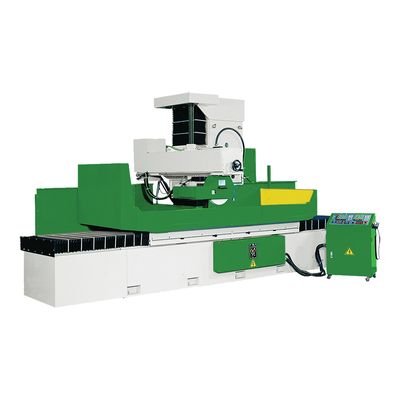

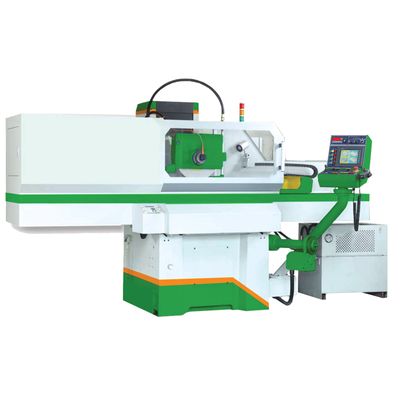

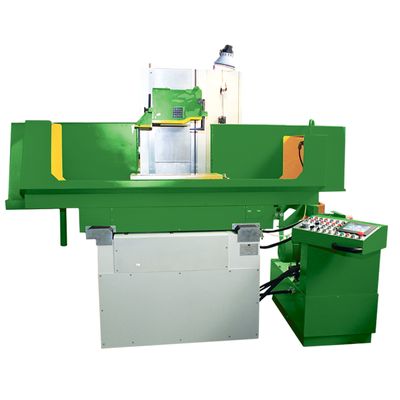

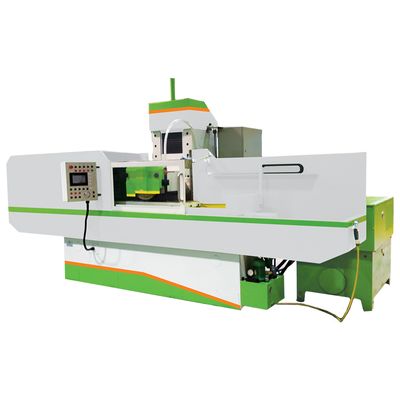

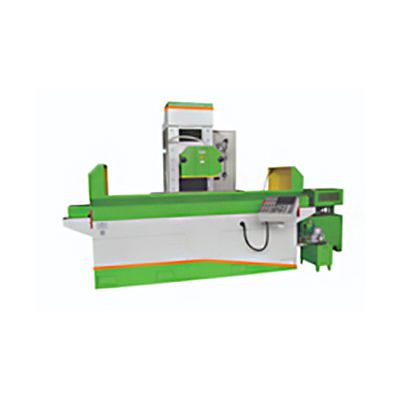

Плоскошлифовальный станок ЛСП ЛШ600ВФ2 с круглым столом
(0 поставщика)
По запросу
Плоскошлифовальный станок с круглым столом ЛСП ЛШ600ВФ2 имеет круглый рабочий стол и горизонтально расположенный шпиндель. Используется для работы с изделиями диаметром 50-660 мм и высотой не более 350 мм. Предназначен для шлифования плоских поверхностей, которые выполнены из ферромагнитных материал
- Тип двигателя: электрический (380 В)
- Мощность привода главного движения: 11 кВт
- Тип: плоскошлифовальный
- Шпиндель: горизонтальный
- Диаметр заготовки: 50-660 мм
- Макс. высота заготовки: 350 мм
Количество
Категория: Плоскошлифовальные станки
Плоскошлифовальный станок с круглым столом ЛСП ЛШ600ВФ2 имеет круглый рабочий стол и горизонтально расположенный шпиндель. Используется для работы с изделиями диаметром 50-660 мм и высотой не более 350 мм. Предназначен для шлифования плоских поверхностей, которые выполнены из ферромагнитных материалов. Шлифовка осуществляется с помощью периферии круга.
Оборудование имеет систему программного управления с программируемым контроллером, сенсорным дисплеем и двумя сервоприводами вертикальной и продольной подач. Оператор может настраивать оптимальные алгоритмы шлифования. Также система существенно ускоряет процесс наладки ручного режима обработки. Высокоточное позиционирование сервоприводов дает возможность осуществлять шлифовку на заданный размер и выполнять микроподачи. Для обслуживания устройства не требуется наладчик и программист.
Характеристики
| Артикул | 100017098 |
| Категория | Плоскошлифовальные станки |
| Единица измерения | штука |
| Тип двигателя | электрический (380 В) |
| Мощность привода главного движения | 11 кВт |
| Тип | плоскошлифовальный |
| Шпиндель | горизонтальный |
| Диаметр заготовки | 50-660 мм |
| Макс. высота заготовки | 350 мм |
| Наибольшая высота заготовки наименьшего диаметра, устанавливаемого на столе | 40 мм |
| Макс. диаметр обрабатываемой наружной поверхности | 630 мм |
| Макс. высота обрабатываемой наружной поверхности | 350 мм |
| Максимальный вес заготовки | 300 кг |
| Шлифовальный круг | 450х80х203 мм |
| Наименьший диаметр изношенного круга | 320 мм |
| Диаметр конца шлифовального шпинделя | 80 мм |
| Диаметр рабочего стола | 630 мм |
| Наибольшее перемещение стойки | 430 мм |
| Наибольшее вертикальное перемещение шлифовальной бабки | 415 мм |
| Макс. расстояние от оси шпинделя до рабочего стола | 575 мм |
| Величина аварийного отвода шлифовально бабки | не менее 1 мм |
| Ускоренное вертикальное перемещение шлифовальной бабки | 200 мм/мин |
| Скорость вращения стола (на диаметре 600 мм) | 8-32 об/мин |
| Скорость вращения стола (на диаметре 150 мм) | 32-128 об/мин |
| Пределы скорости установочных передач шлифовальной бабки | 0,001-300 мм/мин |
| Пределы скорости установочных передач стойки | 0,001-2400 мм/мин |
| Наибольшая окружная скорость шлифовального круга | 34,4 м/с |
| Скорость вращения шпинделя | 1460 об/мин |
| Величина подачи автоматических вертикальных шлифовальной бабки | 1-100 мкм |
| Соотношение скорости перемещения стойки при максимальном и минимальном радиусах обработки и соотношение частот вращения стола при максимальном и минимальном радиусах обработки | 1:4 |
| Скорость ускоренных вертикальных наладочных перемещений шлифовальной бабки | 200 мм/мин |
| Макс. расстояние от основания станка до рабочей поверхности стола | 1060 мм |
| Тип электропривода стойки | сервопривод |
| Тип электропривода шлифовальной бабки | сервопривод |
| Форма стола | круглый |
| Дискретность индикации координат положения стойки | 1 мкм |
| Дискретность индикации координат положения шлифовальной бабки | 1 мкм |
| Дискретность задания перемещений стойки | 1 мкм |
| Дискретность задания перемещений шлифовальной бабки | 1 мкм |
| Количество управляемых осей координат, не менее | 2 |
| Количество одновременно управляемых осей координат, не менее | 2 |
| Плоскостность обработанной поверхности образца-изделия (выпуклость не допускается) | 6 мкм |
| Параллельность верхней обработанной поверхности образца-изделия его основанию | 6 мкм |
| Шероховатость обработанной поверхности образца-изделия (по ГОСТ 2789) | 0,5 мкм |
| Размер | 2700х2150х2450 мм |
| Вес (с приставным оборудованием) | 5425 кг |
| Комплектация | - Агрегат охлаждения СОЖ; - Установка смазки; - Комплект электрооборудования на базе контроллера фирмы «Delta Electronics»; - Человеко-машинный интерфейс DOP-B07S 415 7”; - Электромагнитная плита; - Планшайба (комплект); - Устройство для правки шлифовального круга; - Оправка для статической балансировки шлифовального круга; - Ключ-съемник планшайбы шлифовального круга; - Ключ от электрошкафа; - Комплект ремней клиновых; - Ремень зубчатый; - Скребок; - Устройство для смыва стола. |
