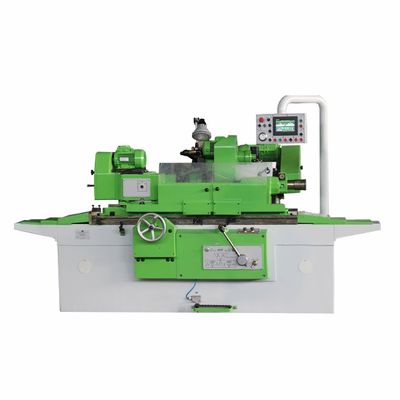

Универсальный круглошлифовальный станок ЛСП 3Л133ВМФ2
станок круглошлифовальный ЛСП 3Л133ВМФ2 позволяет осуществлять обработку цилиндрических, конических или торцевых поверхностей заготовок длиной до 1400 мм. Подходит как для наружной, так и для внутренней шлифовки. Обрабатываемая деталь может крепиться в патроне, центрах, а также на планшайбе или в лю
Универсальный круглошлифовальный станок ЛСП 3Л133ВМФ2 оптом по выгодной цене
станок круглошлифовальный ЛСП 3Л133ВМФ2 позволяет осуществлять обработку цилиндрических, конических или торцевых поверхностей заготовок длиной до 1400 мм. Подходит как для наружной, так и для внутренней шлифовки. Обрабатываемая деталь может крепиться в патроне, центрах, а также на планшайбе или в люнете. Класс точности станка ‒ В.
Столы: двигаются по направляющим станины с помощью сервопривода с использованием ШПВ. Установка снабжена нижним столом и закрепленный на нем верхним поворотным столом.
Шлифовальная бабка: имеет механизм быстрого подвода. Выполняет перемещение на направляющих роликового типа. Самоустанавливающиеся гидродинамические подшипники обеспечивают высокоточное вращение шпинделя. Двигатель передает вращение на шпиндель при помощи клиноременной передачи.
Передняя бабка: позволяет выполнять шлифовку в центрах или в патроне. Поворачивается оператором вручную. Оснащена заранее отрегулированными подшипниками. Вращение шпинделя обеспечивает электрический привод посредством 2-ступенчатой ременной передачи.
Задняя бабка: оборудована пружиной, при помощи которой производится зажим заготовки. Степень зажима может настраиваться рукояткой.
Преимущества: оборудование управляется контроллером DELTA. Оснащено сенсорной панелью с функциями УЦИ. Конструкцией предусмотрены сервоприводы продольной и поперечной подачи. Устройство снабжено системой смазки, обеспечивающей стабильную работу направляющих и подшипников, а также охлаждающей системой, которая состоит из насоса, бака и магнитного сепаратора.
Характеристики
- Категория: Круглошлифовальные станки
- Единица измерения: штука
- Тип двигателя: электрический (380 В)
- Мощность привода шлифовального круга: 7,5 кВт
- Мощность двигателя передней бабки: 1,1 кВт
- Мощность двигателя приспособления для внутреннего шлифования: 1,1 кВт
- Тип: круглошлифовальный
- Макс. диаметр заготовки: 280 мм
- Макс. длина заготовки: 1400 мм
- Макс. диаметр шлифования при номинальном диаметре шлифовального круга (в люнете/без люнета): 60/280 мм
- Макс. масса устанавливаемой заготовки (при наружном шлифовании в центрах): 55 кг
- Макс. масса устанавливаемой заготовки (при наружном и внутреннем шлифовании в патроне с учетом массы патрона): 40 кг
- Макс. масса устанавливаемой заготовки (при внутреннем шлифовании в патроне с люнетом с учетом массы патрона): 50 кг
- Высота центров: 185 мм
- Частота вращения шпинделя при диаметре круга 600 мм (допускаемое отклонение – 10%): 1590 об/мин
- Угол поворота: ±30 °
- Наружный диаметр (макс./мин.): 600/450 мм
- Внутренний диаметр: 305 мм
- Высота: 63 мм
- Макс. диаметр заготовки, устанавливаемой в патроне: 200 мм
- Макс. длина шлифуемого отверстия: 3 диаметра, но не более 125 мм
- Диаметр шлифовального круга (макс./мин.): 63/25 мм
- Диаметр шлифуемого отверстия (макс./мин.): 100/30 мм
- Диаметр внутришлифовальной головки: 80 мм
- Частота вращения шпинделя, не более: 16900 об/мин
- Скорость вращения (бесступенчатая регулировка): 40-500 об/мин
- Размеры центра (ГОСТ 13214-79): Морзе 4
- Макс. угол поворота (к шлифовальному кругу): 90 °
- Макс. угол поворота (от шлифовального круга): 30 °
- Механизм отвода пиноли: ручной
- Величина отвода пиноли: 35 мм
- Наибольшее продольное перемещение стола: 1400 мм
- Наименьший ход стола при переключении упорами: 4 мм
- Ручное перемещение за один оборот маховика: 3,1; 20,5 мм
- Скорость перемещения стола (бесступенчатая регулировка): 0,05-6 м/мин
- Макс. угол поворота верхнего стола (по часовой стрелке): 2 °
- Макс. угол поворота верхнего стола (против часовой стрелки): 7 °
- Конусность (по часовой стрелке): 3:10
- Конусность (против часовой стрелки): 1:10
- Ход шлифовальной бабки по винту: 290 мм
- Ход быстрого подвода шлифовальной бабки: 50 мм
- Пределы скоростей врезных подач: 0,1-45 мм/мин
- Время быстрого подвода шлифовальной бабки: 2,5 с
- Величина подачи шлифовальной бабки от электронного штурвала на 1 деление: 0,001; 0,01 мм
- Наибольшая периодическая подача шлифовальной бабки (при реверсировании стола): 0,05 мм
- Наименьшая периодическая подача шлифовальной бабки (при реверсировании стола): 0,001 мм
- Круглость (при обработке в центрах): 1,6 мкм
- Постоянство диаметра в продольном сечении (при обработке в центрах): 6 мкм
- Шероховатость обработанных на станке поверхностей образцов-изделий (цилиндрической наружной): 0,16 мкм
- Размер (при крайнем положении движущихся частей): 5750х2640х2150 мм
- Вес (с электрооборудованием и установкой охлаждения): 7200 кг
- Комплектация: - Станок в сборе; - Агрегат СОЖ; - Установка смазки; - Электрооборудование (1 комплект); - Обслуживающий инструмент (1 комплект); - Планшайба (1 комплект); - Центра упорные невращающиеся (2 шт.); - Оправка для балансировки шлифовального круга; - Хомутик для изделия (4 шт.); - Устройство для правки шлифовального круга от стола; - Приспособление для внутреннего шлифования; - Патрон трех кулачковый; - Люнет закрытый; - Люнет открытый; - Головка внутришлифовальная диаметром 80 мм; - Шлифовальный круг; - Оправка для внутришлифовального круга; - Шлифовальный круг для внутренней шлифовки; - Домкрат клиновой (1 комплект).
- Состав оборудования: - Станина; - Шлифовальная бабка; - Привод поперечной подачи; - Передняя бабка; - Задняя бабка; - Система смазки; - Кожух круга шлифовального; - Система охлаждения; - Фланец круга; - Ограждение; - Приспособление для внутреннего шлифования; - Механизм быстрого подвода шлифовальной бабки; - Электрооборудование.
